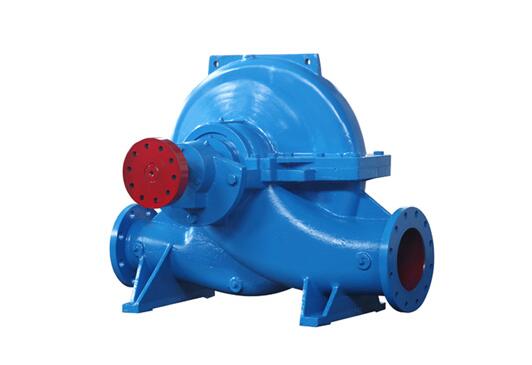

本型泵的吸入口與吐出口均在水泵軸心線的下方，與軸線垂直成水平方向。檢修時無需拆卸進出口水管及電機。從傳動方向看去，水泵為順時針方向旋轉(根據用戶需要亦可改為逆時針方向旋轉)。
泵主要零件有：泵體、泵蓋、葉輪、軸、雙吸密封環、軸套等。
泵體與泵蓋構成葉輪的工作室。在進出水法蘭上，制有安裝真空表和壓力表的管螺孔。進出水法蘭的下部，制有放水的管螺孔。
經過靜平衡校驗的葉輪，用軸套和兩邊的軸套螺母固定在軸上，其軸向位置可通過軸套螺母進行調整。
泵軸由兩個單列向心球軸承支承。軸承裝在軸承體內、安裝在泵體兩端，用黃油潤滑。
雙吸密封環用以減少水泵壓水室的水漏回吸水室。
泵通過彈性聯軸器由電動機直接傳動，必要時亦可用內燃機傳動。
軸封為軟填料密封(根據用戶需要可采用機械密封結構)。
結構特點
1. 結構緊湊 外形美觀，穩定性好，便于安裝。
2. 運行平穩 優化設計的雙吸葉輪使軸向力減小到最低限度，且有優異水力性能的葉型，并經精密鑄造
，泵殼內表面及葉輪表面極其光華具有顯著的抗汽蝕性能和高效率。
3. 軸 承 選用SKF及NSK軸承保證運行平穩，噪音低，使用壽命長。
4. 軸 封 選用BURGMANN機械密封或填料密封。能保證8000小時運行無泄漏。
5. 安裝形式 裝配時不需調整，可根據現場使用條件。分立式或臥式安裝。
6. 加裝自吸裝置，可實現自動吸水，即不需安裝底閥，不需真空泵，不需倒灌，泵可以啟動。
