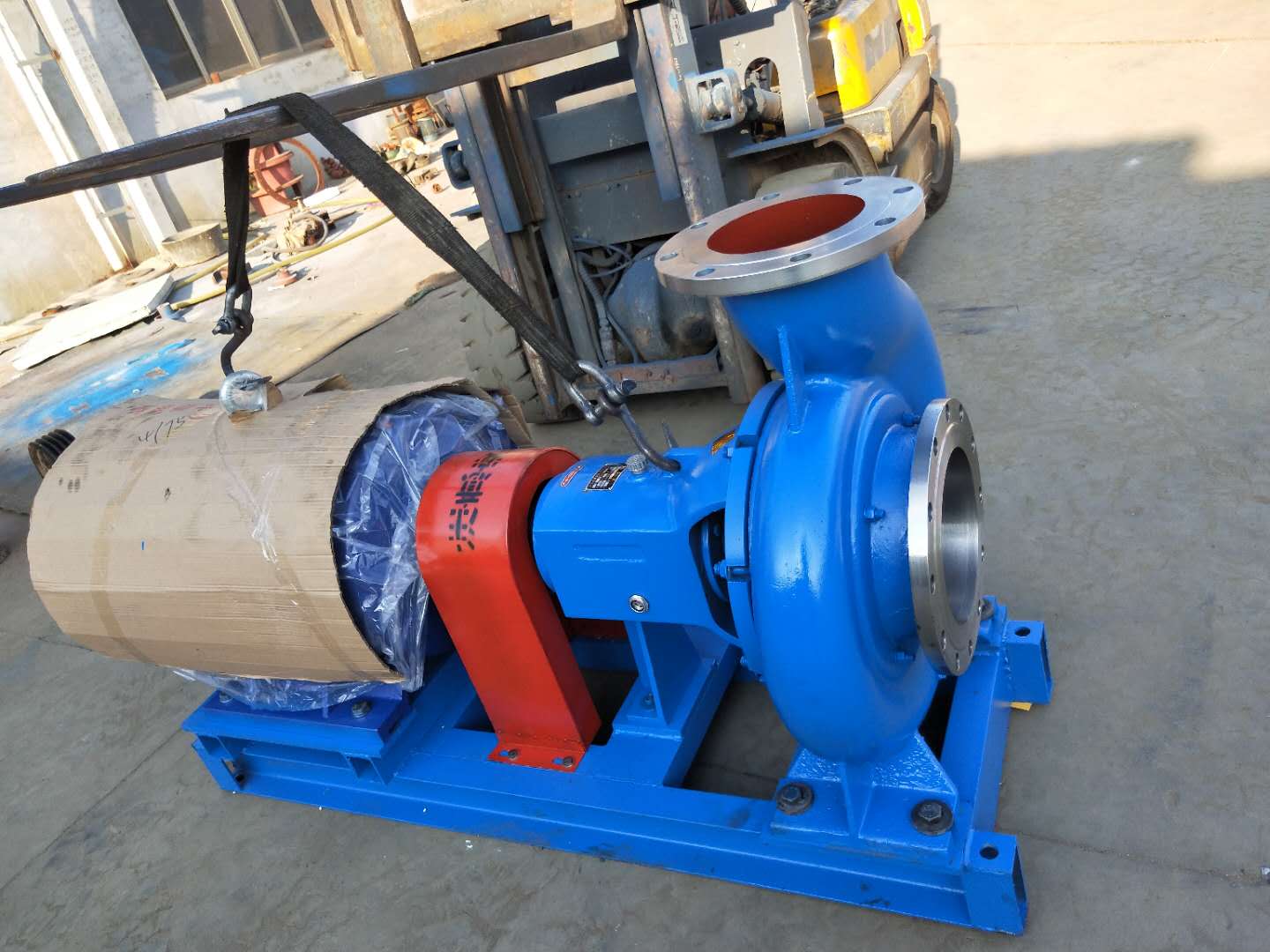

利用液壓測力機構測試單級離心泵軸向力的裝置,如圖2所示，該裝置由軸向力輸出、軸向力輸入、軸向力數值顯示和砝碼測力機構四部分組成。其基本原理是泵運行時，泵軸在軸向力與靜態液壓測力機構給予的相反方向力軸向力的作用下，達到軸向平衡，不產生軸向位移。由于該裝置能夠自動消除滑動摩擦力和靜摩擦力的干擾，所以液壓測力機構給予泵軸的反向軸向力正好等于泵腔內運動流體給予葉輪的軸向力。讀出兩個顯示裝置的壓力差，就能得到軸向力的大小.還可以用靜態液壓測力機構和砝碼測力機構互相配合測出軸向力，對比兩套測力裝置的測試結果。該方法可以在一種工況下用兩種方法同時測量，從而具有自校功能，準確性高，讀取數據方便快捷，但裝置體積較大，裝配復雜。
