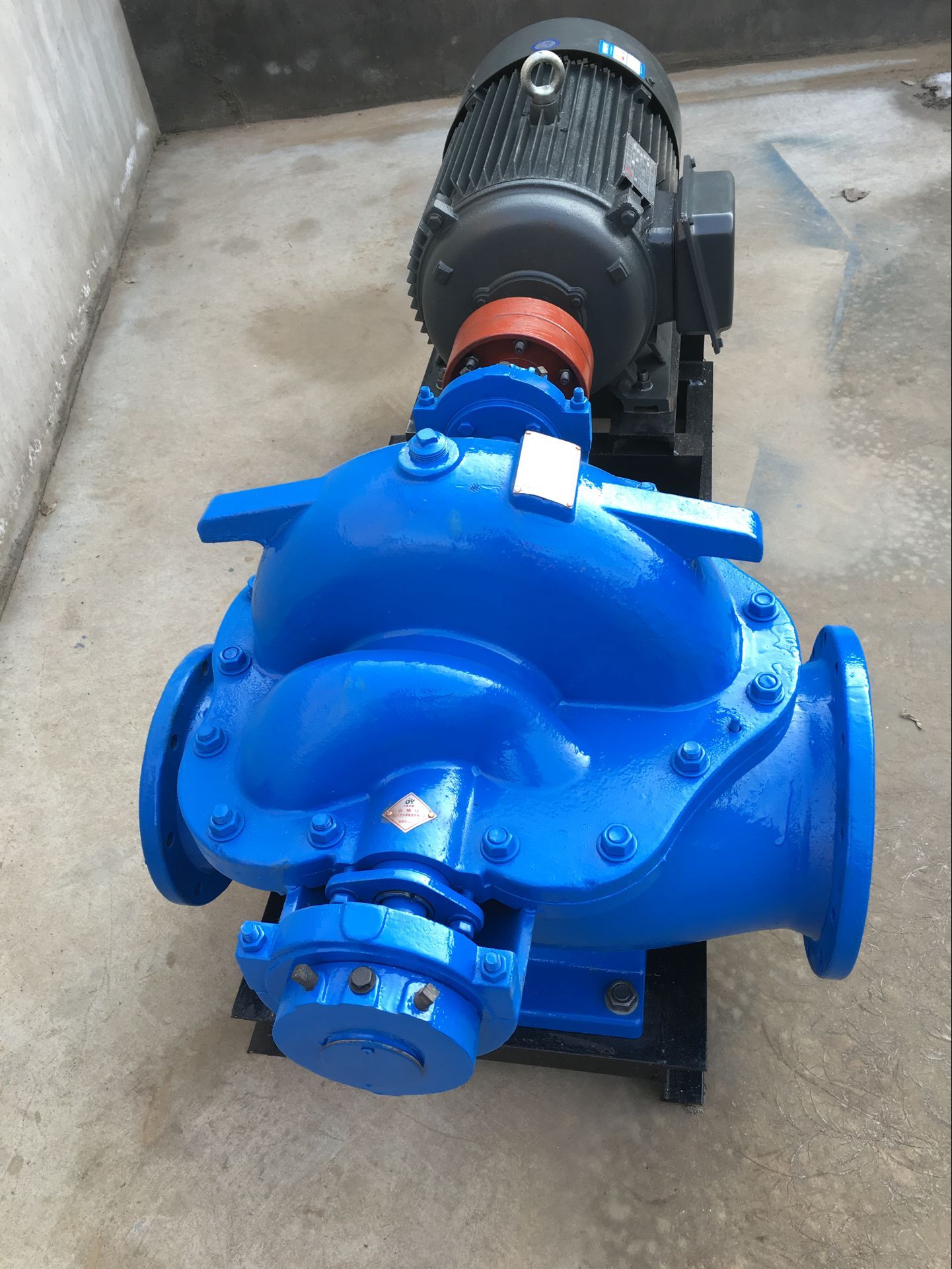

對于雙吸泵來說

，為了避免汽蝕，雙吸入管要對稱布置，保證兩邊流量均勻分配。垂直管道通過彎頭直接連接，但泵的軸線必須垂直于彎頭所在的平面。此時，進口配管要求盡量短，彎頭接異徑管，再接進口法蘭。在滿足其他條件下，泵進口前應有不小于3倍管徑的直管段。
泵出口的切斷閥和止回閥之間使用泄液閥放凈

。當管徑大于DN50時，也可在止回閥的閥蓋上開孔裝放凈閥

。同規格泵的進出口閥門盡量采用同一標高

。
非金屬泵的進出口管線上閥門的重量不能壓在泵體上

，應設置管架

，避免壓壞泵體與開關閥門時扭動閥門前后的管線。
電動往復泵的排汽管線應少拐彎

，在可能積聚冷凝水的部位設排放管

，放空量大的還要裝設消音器。進汽管線應在進汽閥前設冷凝水排放管

，防止水擊汽缸

。
蒸汽往復泵在運行中一般有較大的振動

，與泵連接的管線應很好地固定

。
當水泵出口中心線和管廊柱子中心線間距離大于0.6m時，出口管線上的旋啟式止回閥應放在水平位置

，此時不允許在閥蓋上裝放凈閥

。
當管線架在和電動機的上方時，為不影響起重設備吊裝

，管線要有足夠的高度

。輸送腐蝕性液體的管線不宜布置在原動設備的上方

。
管廊下部管線的管底至地坪的凈距離不應小于4m，以滿足檢修要求

。當管線架在泵體上方時

，管底距地面凈空高度應不小于2.2m。
